TD8510 硅鋼片磁性能測試系統

現在位置：首頁 > 產品中心 > TD8510 硅鋼片磁性能測試系統

將該產品分享至：
產品概述
TD8510 是一套用于檢測硅鋼片交流磁性能的系統，可在 40 Hz ～ 65 Hz ( 1 kHz 可選 ) 頻率范圍內，測量晶粒取向或無取向硅鋼片的交流磁特性參數，并繪制相應的磁特性曲線。參考標準：GB/T 3655-2008、GB/T 13789-2008、GB/T 10129-1988、IEC 60404-2、IEC 60404-3、IEC 60404-6 等。
主要應用
●  測量方法：方圈法、單片法、及直接繞線或定制夾具測量硅鋼鐵芯。
●  方圈法測量：配標準愛潑斯坦方圈 ( 25 cm , 700 T )，亦可選配或定制其他規格方圈。
●  單片法測量：多種單片磁導計可選，以適應不同尺寸的硅鋼片測量需求。
●  測量交流參數：磁通密度 Bm 、磁場強度 Hm  、磁極化強度 Jm  、比總損耗 Ps 。
●  繪制磁性曲線：基本磁化曲線、磁滯回線、損耗曲線、磁導率曲線等。

其他功能特點
●  系統具有用的校準接線端鈕，可通過等級的電壓表、電流表、功率表對系統進行校準。
●  所有材料的磁特性參數可直接溯源至電磁學基本量；
    保證測量數據的重復性、一致性、可比性和準確度。
●  標準樣品僅用于測量數據比對，不得用于對本儀器進行校準。
●  勵磁源具有較強的輸出能力，max磁化場達 10 kA/m，有效勵磁功率達 500 VA/kg。
●  系統在全頻率范圍內測試，測量結果均具有較好的測試精度和重復性。
●  配備軟件，除放置樣品和設置參數外，整個測試過程可全自動完成。
●  軟件操作簡便，且具有強大的數據管理功能，方便查看歷史數據和報告導出。
●  勵磁源與測量裝置采用模塊化設計，方便升級和維修。

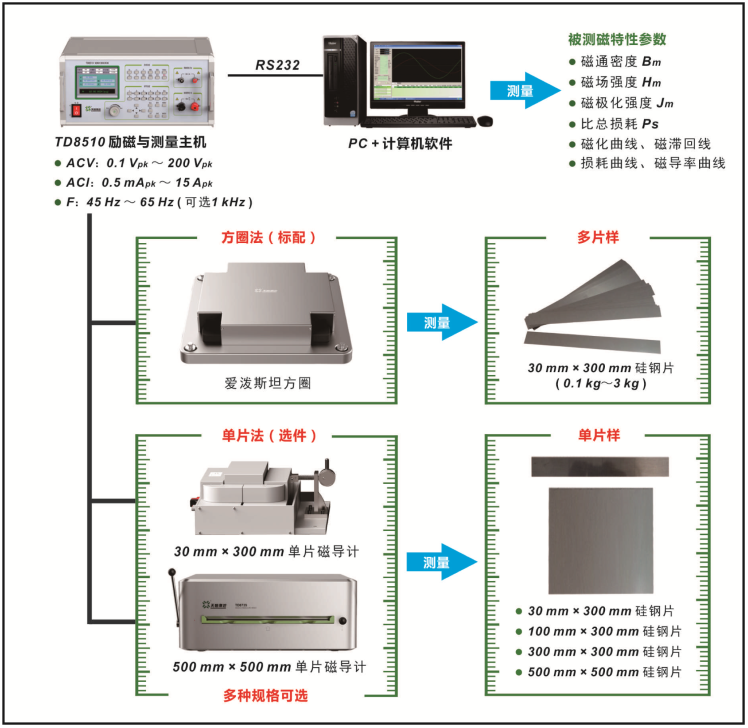

系統應用框圖

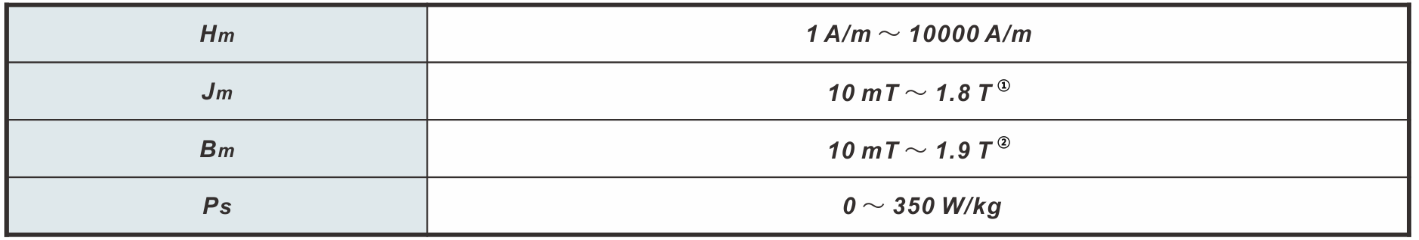

典型磁參數測量范圍

●  備注 ① ②：Jm、Bm 指標與材料性能相關。

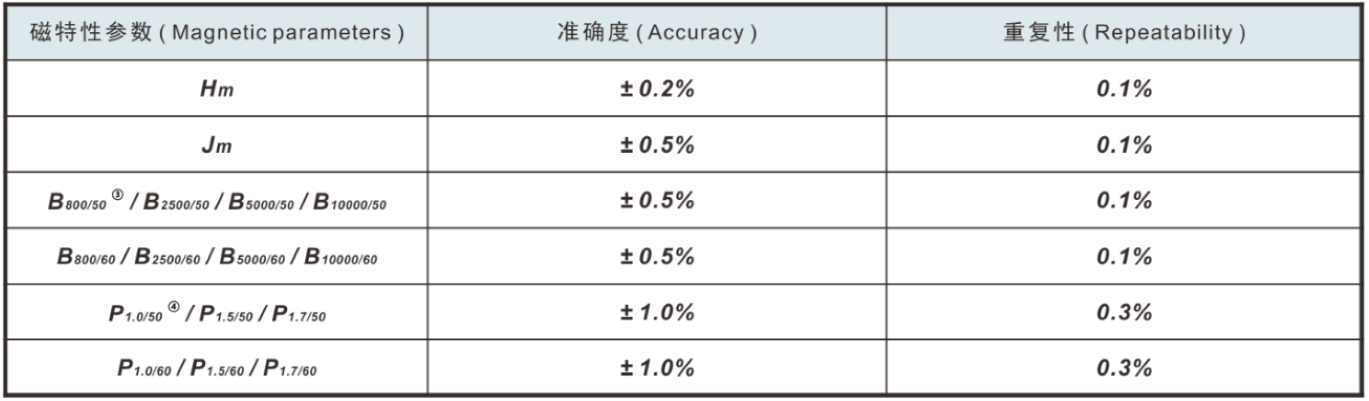

典型磁參量準確度與重復性（方圈法 @ 50 Hz / 60 Hz）

●  備注：③ B800/50 指磁場為 800 A/m，50 Hz 時的磁通密度；
               ④ P1.0/50 指磁通為 1 T，50 Hz 時的比總損耗，以此類推。

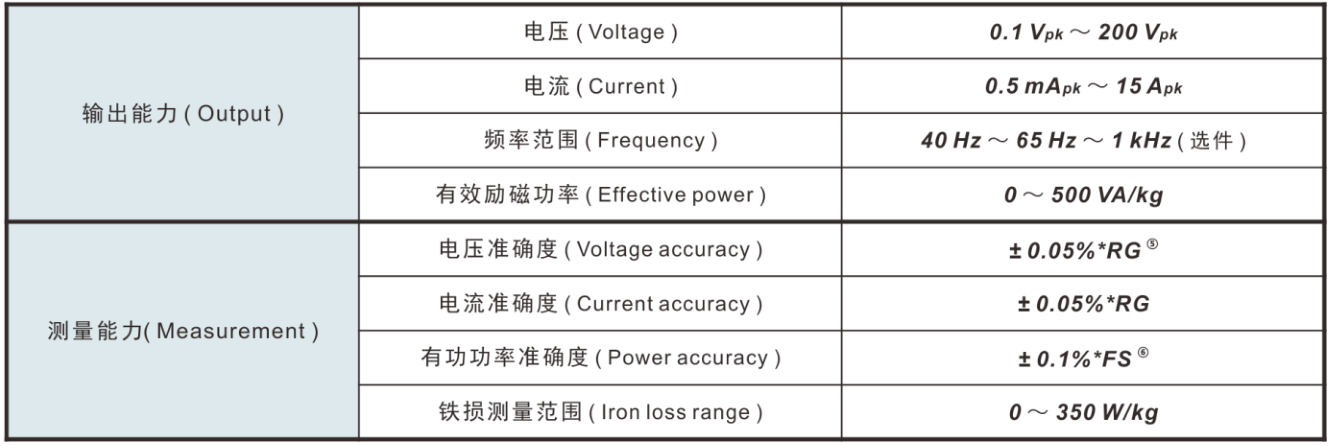

勵磁電源及測量技術指標

●  備注：⑤ RG 為量程值，⑥ FS = 電壓量程值 × 電流量程值。

一般技術規格
●  工作電源： AC ( 220 ± 22 ) V；( 50 ± 2 ) Hz
●  工作環境： 0℃ ～ 40℃；20%R·H ～ 85%R·H
●  裝置尺寸：570 mm × 420 mm × 200 mm ( L × W × H )
●  裝置重量：約 25 kg
更多詳細信息可來電咨詢！
