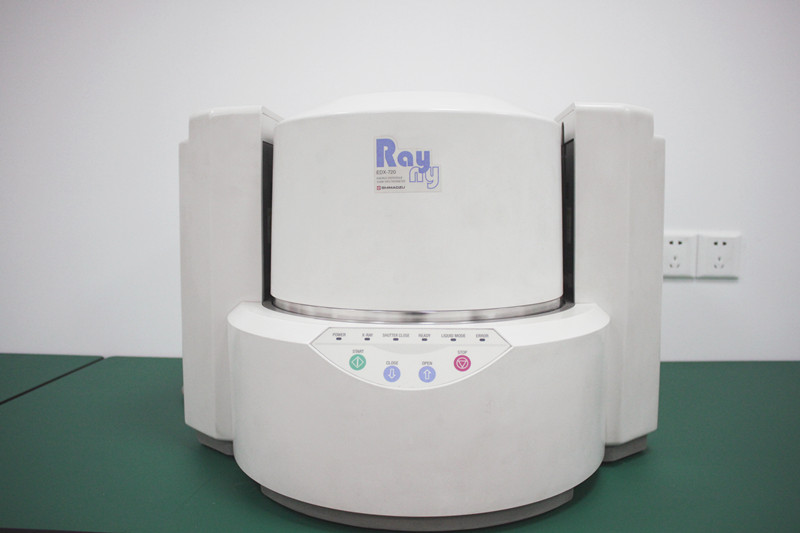

產品名稱：能量色散型X射線熒光光譜儀

產品型號：EDX-720

廠商名稱：日本島津

商品描述：

EDX-720的新功能：

更高靈敏度的新型能量色散型X射線熒光分析裝置！ 在所有機型上配備全新的測定·解析功能！追求更高的分析精度。

通過配置新型1次濾光片和高計數電路，靈敏度比以往機型提高2倍以上！
  配備新型1次濾光片
  為提高Cd、Pb等有害重金屬的檢測靈敏度，采用2 種新型濾光片。通過提高S/N比、降低散射線，得到了比以往機型更高的靈敏度。
  計數系統的改進
  經過改進，系統能夠更高效地檢測從樣品產生的X射線熒光。以此降低了檢測器的飽和，可進行較以往機型更高輸出的測定。并有助于提高分析精度。

根據目的自動選擇符合測定時間、樣品類型的工作曲線！
  時間縮短的功能   通過在測定前預先設定目標管理精度，當達到管理值時，自動結束測定。特別是在目標元素含量較高時，可在短時間內自動結束測定。既提高了分析效率，又無需以往根據經驗設定測定時間，就可得到目的精度的分析結果，因此，便于管理。在測定前輸入目的精度
  工作曲線自動選擇功能

  使用工作曲線法進行定量時，需要使用與實際樣品具有相近組成/形態的標準樣品制作工作曲線。根據主成分峰的差異，判斷樣品類型，選擇適合的工作曲線，進行定量。  比如，在PVC樹脂和PE樹脂分析中，通過監測有無Cl，對每一樣品自動選擇適合的工作曲線。

>> EDX-720/800HS/900HS配備自動開關式大型樣品室，可放入 300mmφ×150mmH的樣品。

>> 標準配備從薄膜分析到有機分析的定量分析軟件。

>> 標準配備無需標準樣品的含量匹配軟件。

>> 標準配備實現高靈敏度分析的5種濾光片?？商岣呗?Cl)、鎘(Cd)等的檢測靈敏度。

>> 結構緊湊的臺式機，主機尺寸為W580×D650×H420mm。

>> 樣品圖像觀察采用CCD裝置，便于觀察樣品位置。特別有助于確認微小部分的分析位置。

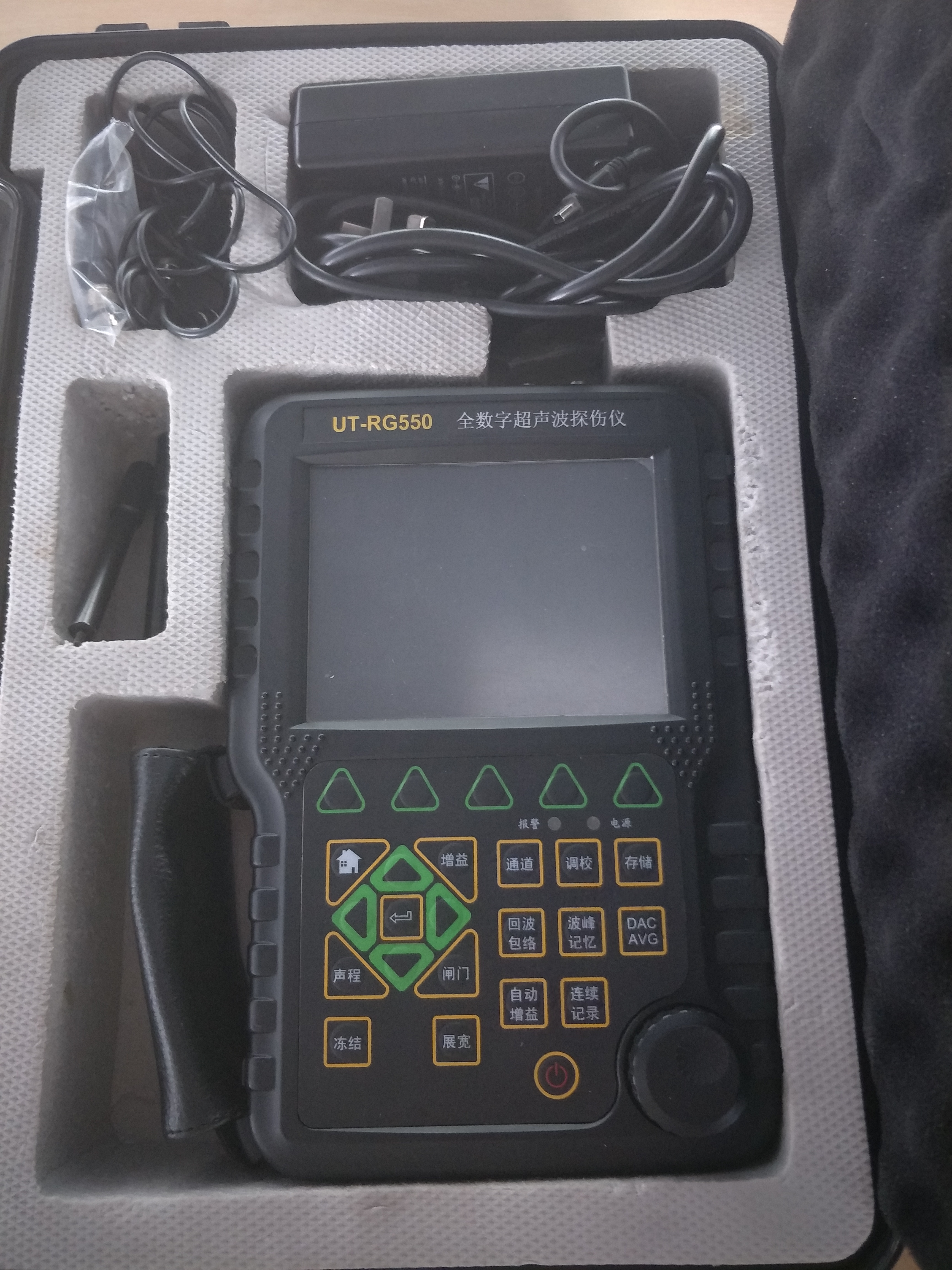

RG550是一款增強型場致高亮全數字式超聲波探傷儀，它能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既用于實驗室，也用于工程現場檢測。本儀器廣泛應用在各地特檢院、建設工程質量檢測站、鍋爐壓力容器制造、工程機械制造業、鋼鐵冶金業、鋼結構制造、船舶制造、石油天然氣裝備制造等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。

   儀器特點：功能強大。

功能特點

全中文操作鍵膜，簡捷易懂。

全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷。

全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定。

高性能安保電池模塊便于拆裝，可以脫機獨立充電，大容量高性能鋰離子電池模塊使儀器連續工作時間延長到八小時以上；

儀器輕小便攜，單手即可以把持，經久耐用，引導行業潮流。

主要技術參數

檢測范圍：(0~9999)mm

工作頻率：(0.25~20)MHz

聲速范圍：(1000~9999)m/s

動態范圍：≥36dB

垂直線性誤差：≤2.5%

水平線性誤差：≤0.1%

分辨力：>40dB(5P14)

靈敏度余量：65dB(深200mmФ2平底孔)

數字抑制：(0~80)%，不影響線性與增益

電噪聲電平：≤8%

探傷通道：100組探傷工作通道。

探頭接口：Q9-C9

探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭

閘門：進波門、失波門；單閘門讀數、雙閘門讀數

報警：蜂鳴報警，LED燈報警

電源：直流（DC）9V；鋰電池連續工作10小時以上

外型尺寸：263×170×61(mm)

環境溫度：(-10~50)℃

相對濕度：(20~95)%RH

注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得的。

放大接收

硬件實時采樣：10位AD轉換器，采樣速度160MHz，硬件實時采樣，波形高度保真

檢波方式：正半波、負半波、全波、射頻檢波

濾波頻帶（0.25~20）MHz，根據探頭頻率全自動匹配，無需手動設置。

閘門讀數：?jiǎn)伍l門和雙閘門讀數方式可選；閘門內峰值讀數

增益：總增益量110dB，設0、0.1dB、1dB、2dB、6dB步進值，獨特的全自動增

益調節及掃查增益功能，使探傷既快捷又準確。

探傷功能

波峰記憶：實時檢索缺陷高波，記錄缺陷max

Φ值計算：直探頭鍛件探傷找準缺陷高波后自動計算、顯示缺陷當量尺寸

缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置

缺陷定量：缺陷當量dB值實時顯示

缺陷定性：通過回波包絡波形，方便人工經驗判斷

曲面修正：用于曲面工件探傷，可實時顯示缺陷周向位置

DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線。

裂紋測高：利用端點衍射波自動測量、計算裂紋高度。

門內展寬：放大回波細節，便于回波分析

動態記錄：檢測實時動態記錄波形，存儲、回放

波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

內置標準：可自由設置各行業探傷工藝標準。

B型掃描：實時掃查、橫截面顯示，可顯示工件缺陷形狀，使探測結果更直觀。

板厚輸入：輸入工件厚度，二次波三次波及多次波探的缺陷儀器顯示缺陷實際深度。

焊縫圖示：顯示焊縫坡口形式和聲束走向，直觀顯示缺陷位置。

發射脈沖

脈沖幅度：低(300伏)、中(500伏)、高(700伏)分級選擇，適用探頭范圍廣

脈沖寬度：在(0.1~0.5)μs范圍內連續調節，以匹配不同頻率的探頭

探頭阻尼：100Ω、200Ω、400Ω可選，滿足靈敏度及分辨率的不同工作要求

工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷

檢測范圍

零界面入射0~9999mm(鋼中、縱波)，可連續調節。

閘門報警

門位、門寬、門高任意可調；B閘門可選擇設置進波報警或失波報警；閘門內蜂鳴聲和LED燈(吵噪環境中LED燈報警非常有效)報警及關閉。

數據存儲

100組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲1000幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。

實時時鐘

實時探傷日期、時間的跟蹤記錄，并記錄存儲。

通訊接口

USB2.0高速通訊傳輸接口。

電池模塊

高容量鋰電池模塊兩塊，在線充電和脫機充電兩種充電方式，方便探傷人員使用。

品牌： 上海

型號： RG550

加工定制： 否

類型： 超聲波探傷儀

測量范圍： 0~9999mm

分辨率： 40dB(5P14)

尺寸： 263×170×61（mm）

重量： 6（kg）

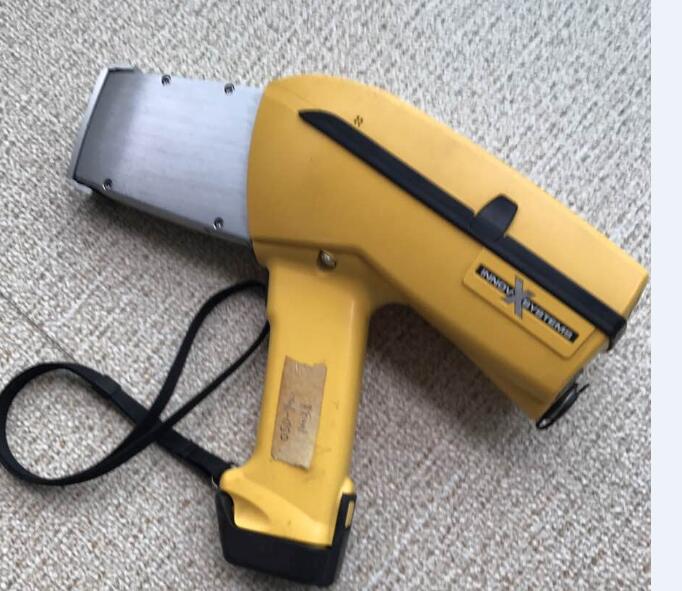

1、真正實現了現場快速，準確的檢測，直接顯示元素的ppm含量或者百分比

2、在全球現有分析儀中體積小，速度快，精度更高。

3、只需直接接觸待測物表面，即可現場確定礦石等級、元素種類。

4、可以檢測樣品：礦石、巖石、礦渣、碎片、土壤、泥土、泥漿等固體和液體物質。

5、用戶可自定義25種元素。

6、探測器-35℃的低溫工作狀態，解析度。自動電壓、濾波器的選擇，確保儀器擁有高分析精度。

7、能測試貴重金屬礦石的（Au、Pt、Ag、Ru、Rh、Pd）的便攜式儀器。

8、密封屏幕彩色TFT顯示，無LCD高原反應，防濕防塵。

9、可選購BIUETOOTH、GPS附件，地球數字分析軟件，實現與計算機無線通訊。

10、一鍵式按鈕設計（用戶在測試過程中無需一直壓住按鈕）。

11、不規則或者很小樣品的智能探測，及時是很小樣件也可測試辨認。

12、自動停止功能，窗口前無被測物是，啟動儀器會在5秒后自動停止測試。

13、大規模的儲存系統，可儲存高達32萬組以上的測試數據及圖譜。

14、自動診斷與故障報告功能，可通過INTERNET遠程診斷機器故障及軟件升級。

CDX-III多用磁粉探傷儀；一、概述；攜帶式機種專用于對壓力容器、高壓管道焊縫和大型工；CDX-Ⅲ型多用磁粉探傷儀是具有多種磁化方式的磁；1、馬蹄式探頭（A型）：它可以對各種角焊縫，大型；2、電磁軛探頭（D型）：它配有活關節，可以對曲面；3、旋轉磁場探頭（Ec型）：它可以對各種焊縫、各；4、磁環式線圈（O型）：它可以滿足所有工件能放入；總之，該儀器是多種探頭

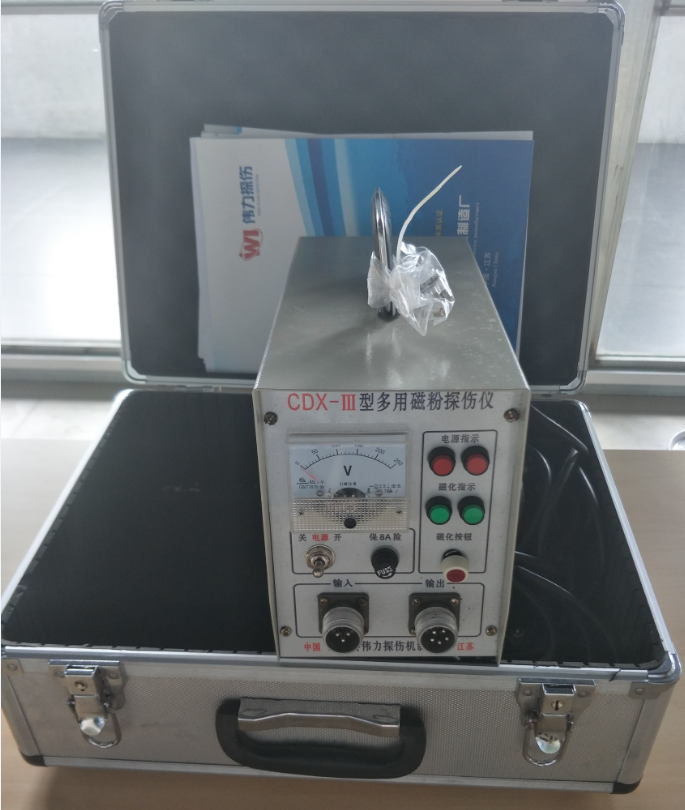

 CDX-III多用磁粉探傷儀

 一、概述

 攜帶式機種專用于對壓力容器、高壓管道焊縫和大型工件應力集中區的局部探傷，它的特點是輕小，可以到現場乃至高空進行探傷作業；我廠生產的攜帶式探傷儀，可配備各種探頭，兼?zhèn)鋽y帶式探傷儀的所有功能

 CDX-Ⅲ型多用磁粉探傷儀是具有多種磁化方式的磁粉探傷設備。儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強，工作穩定。是推出的新產品，它除具有便攜式機種的一切優點，還具有移動機種的部分長處，擴展了用途，簡化了操作，還具有退磁功能。該機型屬于非接觸式小型檢測儀器。具有旋轉磁場、磁軛交流等多種磁化方式。是一種簡單可靠、輕便、實用而高效的便攜式多功能磁粉探傷儀器。可配A、D、Ec、O四種型號探頭（隨機配A、D、Ec三種）。

 1、馬蹄式探頭（A型）：它可以對各種角焊縫，大型工件的內外角進行探傷；

 2、電磁軛探頭（D型）：它配有活關節，可以對曲面、平面工件進行探傷；

 3、旋轉磁場探頭（Ec型）：它可以對各種焊縫、各種幾何形狀的曲面、平面、管道、鍋爐、球罐等壓力容器進行一次性全方位探傷，可檢查工件表面全方位的缺陷和傷痕；

 4、磁環式線圈（O型）：它可以滿足所有工件能放入線圈的周向裂紋的探傷，用它來檢測工件的疲勞痕（疲勞痕均垂直于軸向）很方便，用它還可以對工件進行遠離法退磁。

 總之，該儀器是多種探傷儀的組合體，功能與應用范圍廣，尤其應用于不允許通電起弧的表面零件探傷。

 儀器采用隔離變壓器向探頭提供36V電源,低電壓輸出,安全可靠,工作壽命長。具有體積小,重量輕,提升力大,活關節可調等特點。適用于船體、壓力容器、管道、橋梁、球罐、平板等制造業對平焊逢和角焊逢進行整體或局部探傷。也可攜帶到車間,實驗室和工作場地進行現場探傷。

 二、主要枝術指標

 1、提升力：

 （1）旋轉磁場探頭：≥12kg；

 （2）電磁軛探頭（代活關節）： ≥AC 5.5kg、DC 36kg；

 （3）馬蹄式探頭： ≥5.5kg；

 （4）磁環式線圈： 1800AT；

 2、探頭極距：

 （1）旋轉磁場探頭：100mm

 （2）電磁軛探頭：0—255mm可調；

 （3）馬蹄式探頭：0—160mm可調；

 （4）磁環式線圈：Φ150 mm范圍；

 3、探頭工作電壓：AC 36V×2；DC 8V；

 4、探頭工作電流：約8—12A；

 5、電源電壓：AC 220V±10% 50Hz；

 6、靈敏度：可清晰顯示（15/50）A型標準片上刻槽；

 7、外型尺寸：300×140×200mm；

8、重量：主機重9kg；旋轉磁場探頭重4 kg；電磁軛探頭重2kg；馬蹄式探頭重2kg；磁環線圈重2.5kg。

三、電路原理

如圖所示是該儀器的電路原理圖,圖中F為保護主電路變壓器的保險絲,V1為雙向可控硅作為無觸點開關, C1、R1為主電路吸收回路,L1、L2、L3、L4為探頭線圈,T1為該儀器的主變壓器,它將220V交流電壓降為2×36V的安全電壓,提供探頭所需的工作電源,面板上的V6、V7為電源指示燈，V8、V9為旋轉磁場或電磁軛的充磁指示燈,S1為“電源”開關， S3為“充磁”按鈕開關；H1為探頭照明燈, ,V為220V電壓指示表,T2為電源控制變壓器，電源輸出的12V電壓,提供繼電器J1、J2的吸合電壓,V2～V5為向電磁軛提供直流電壓的橋式整流裝置，當按下“充磁”按鈕開關S3時，繼電器J2吸合，觸發電路和雙向可控硅V1導通，主電路工作,T1的付邊輸出2×36V電壓，若用A、D型探頭，則只用了主變壓器的一組36V電壓，這時向探頭提供一路交流磁化電流；若用Ec型探頭，由于C2的移相,使兩路輸出激磁電流的相位差約90度,從而在探頭兩組線圈中形成一定相位差的交流磁場,即旋轉磁場。當用探頭去檢測工件時,被探工件平面上各個方向缺陷都能產生漏磁通吸附磁粉,清晰地顯示缺陷狀態,所以說,旋轉磁場探傷儀對工件探傷能全方位清晰顯示缺陷的位置和大小。

四、操作使用

 1、CDX-Ⅲ型多用磁粉探傷儀的面板說明：

 S1—電源開關； V6、V7—電源指示燈；F—電源保險絲； V—電壓表；V8、V9—充磁電流指示燈；X1—電源輸入插座（三芯航空插座）；X2—電流輸出插座（五芯航空插座）；

 2、將電源電纜的圓形插頭插入儀器“電源輸入”的三芯插座內,電源電纜的另一頭插入交流220V的電網配電板插座內,打開電源開關S1,電源指示燈V6、V7亮,整機電源接通。

3、將探頭電纜上的五芯插頭插入儀器“電流輸出”的五芯插座內；

4、探頭磁極面應和被探工件表面接觸,方可按動手把上的“充磁”按鈕S3,這時“充磁指示”燈V8、V9亮,表明被探工件已被磁化；

5、手持探頭對準貼有試片（或試塊）的工件，噴灑磁懸液。按下探頭上的按鈕開關，工件被磁化，試片上的裂紋磁痕能清晰顯示；

6、旋轉磁場探頭的四磁極與工件接觸的氣隙約0.5～1mm，調整探頭上的滾輪支架夾角，可改變旋轉磁場探頭對工件的氣隙大小，氣隙調的過小行走不便，調的過大又可能影響靈敏度；

7、儀器面板上的旋鈕開關切勿在充磁時調整，否則易損壞器件；

8、旋轉磁場與磁軛轉換開關

旋轉磁場可使用探頭：旋轉磁場探頭

磁軛可使用探頭：電磁軛探頭、馬蹄探頭、磁環；

 9、做旋轉磁場探頭吸力試驗時，鐵板必須平整，四只滾輪滾動自如；做電磁軛探頭吸力試驗時，也應將活動關節螺釘放松，保證二磁極緊貼試塊表面；做馬蹄探頭吸力試驗時，應有和探頭面吻合的特殊試塊，做磁環試驗時，線圈內應放入工件充磁，感覺是否有吸力；（磁環不宜空載，否則電流太大易燒主變壓器及元器件）。

 10、探頭的轉動部分須定期注入少量潤滑油；

11、儀器為斷續工作制。如使用過程中發生過熱，應停止工作一段時間，待冷卻后方可再次使用。

12、在探頭離開被探工件表面時，應及時松開探頭手把上的按鈕開關，防止空載時電源過大而損壞儀器。

13、儀器停用時,應關斷電源開關S1,在電網配電板上撥下儀器電纜插頭。

五、注意事項

1、儀器到用戶手里，開箱后，應首先通讀使用說明書1－2遍，基本撐握儀器原理，使用方法，接著按照裝箱單檢查設備附件是否安全，再檢查儀器是否完好，量好電網配電板的電壓是否為220V，一切檢查無誤后，再插電源插頭，打開電源開關K1，電源指示ZD3燈亮，說明儀器正常。

2、探頭應和被探工件接觸時（不充許空載通電）探頭上的開關K2才才能打開，對工件磁化，否則探頭線圈中電流很大，易燒壞保險線BX1和雙向可控硅V，或燒壞探頭線圈。

3、探頭靈敏度的檢驗，在正式探傷前，首先是檢驗探傷靈敏度，將（15/50）A型 標準試片置于被探工件表面上，并用透明窄膠帶粘牢試片的邊緣，然后用手壓緊探頭移動使試片置在探頭中心部位、按探頭上的K3開關，通電磁化噴灑磁懸液在標準試片上顯示清晰，則表明探傷靈敏度各磁懸液的配制均符合要求。
